BR121系列可调步进衰减器
BR121系列可调步进衰减器
产品介绍
BR121系列是具有121dB大功率衰减范围，步进为1dB，衰减值可调节的衰减器。BR121系列衰减器具有数字化按键设计，其PC端串口控制为测试方法提供简便性和可选择性。优异的衰减状态驻波，在大温度范围和全动态范围内具有良好的衰减精度。在各种精密测试设备、电子分析仪和通信系统中有着广泛的应用。其中，BR121是款单通道程控衰减器，BR121-C程控衰减器是四通道的，BR121-B程控衰减器是双通道衰减器，其衰减过程有清零和不清零状态。
BR121系列衰减器技术指标
型号/料号 | 频率范围（GHz） | 插入损耗(dB) | 驻波比（VSWR） | 最大RF输入功率（W） | 接口类型 | 衰减范围（dB） | 衰减精度 | 外型尺寸（mm） | 供电（V） | 工作温度（°C） | 重量 （kg） |
BR121 60.06.041.0033 | DC-8.5 | ≤1.3 @DC-3GHz; ≤2.0 @3-6GHz; ≤2.5 @6-8.5GHz | ≤1.3 @DC-3GHz; ≤1.4 @3-6GHz; ≤1.5 @6-8.5GHz | 平均值1W 峰值100W | SMA-F | 0-121 | ±0.5 | 350×250×235 | 110-250V AC | -20～+70 | 3.5±0.15 |
BR121-B 60.06.041.0052 | DC-8.5 | ≤1.3 @DC-3GHz; ≤2.0 @3-6GHz; ≤2.5 @6-8.5GHz | ≤1.3 @DC-3GHz; ≤1.4 @3-6GHz; ≤1.5 @6-8.5GHz | 平均值1W 峰值100W | SMA-F | 0-121 | ±0.5 | 445×300×95 | 110-250V AC | -20～+70 | 5.3±0.2 |
BR121-C 60.06.041.0056 | DC-8.5 | ≤1.3 @DC-3GHz; ≤2.0 @3-6GHz; ≤2.5 @6-8.5GHz | ≤1.3 @DC-3GHz; ≤1.4 @3-6GHz; ≤1.5 @6-8.5GHz | 平均值1W 峰值100W | SMA-F | 0-121 | ±0.5 | 445×300×95 | 110-250V AC | -20～+70 | 6.4±0.2 |
产品外观

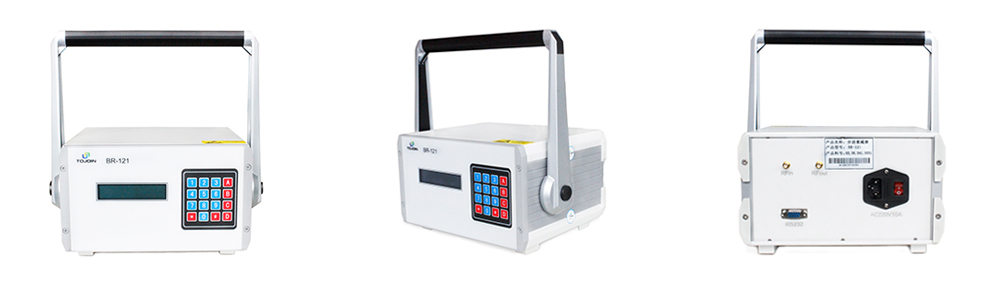

BR121

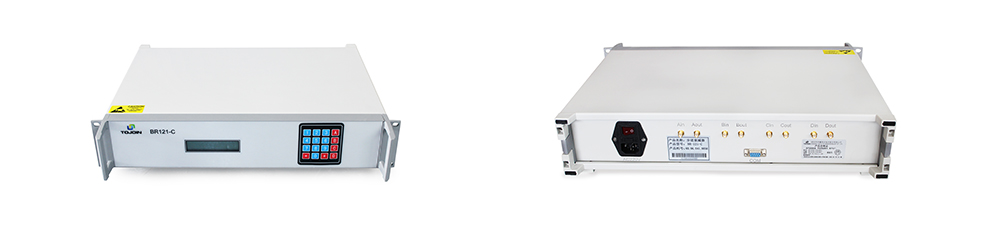

BR121-B/BR121-C
