四星12频测绘天线

---

1、产品名称(Product Name):测绘天线

2、产品型号(Product Model):GNSS-UN0412-001

3、产品代码(Product Code):60.06.010.0026

4、技术指标(Technical Parameter):

参数(Parameter)	最小值(Min.)	典型值(TyP.)	最大值(Max.)
工作频率 Frequency Range(GHz)	-	GPS L1/L2/L5 BDS B1/B2/B3 GLONASS L1/L2  GALILEO E1/E2/E5a/E5b	-
增益 Gain (dB)	38	40	42
增益平坦度 Gain Flatness	-	-	1
极化方式 Polarization Mode	-	右旋圆极化	-
轴比 Axial Ratio (dB)	-	-	3
驻波比 VSWR	-	-	2.0
水平覆盖范围 Horizontal Coverage(°)	0	-	360
相位中心误差 Phase Center Error(mm)	-2	-	+2
输入阻抗 Input Impedance(Ω)	-	50	-
噪声系数 Noise Factor(dB)	-	-	2
接口类型 Connectors	-	TNC 阴头	-
工作电压 Working Voltage (V)	3.3	-	12.0
工作电流 Working Current(mA)	-	-	45
外形尺寸 Physical Dimension(mm)	-	￠152*62.2	-
工作温度 Operating Temperature(°C)	-45	室温	+70
存储温度 Storage Temperature(°C)	-55	室温	+85
工作湿度 Working Humidity(%)	0	-	95
抗风能力 Rated Wind Velocity(m/s)	-	-	60
安装方式 Mounting Type	-	螺钉固定	-

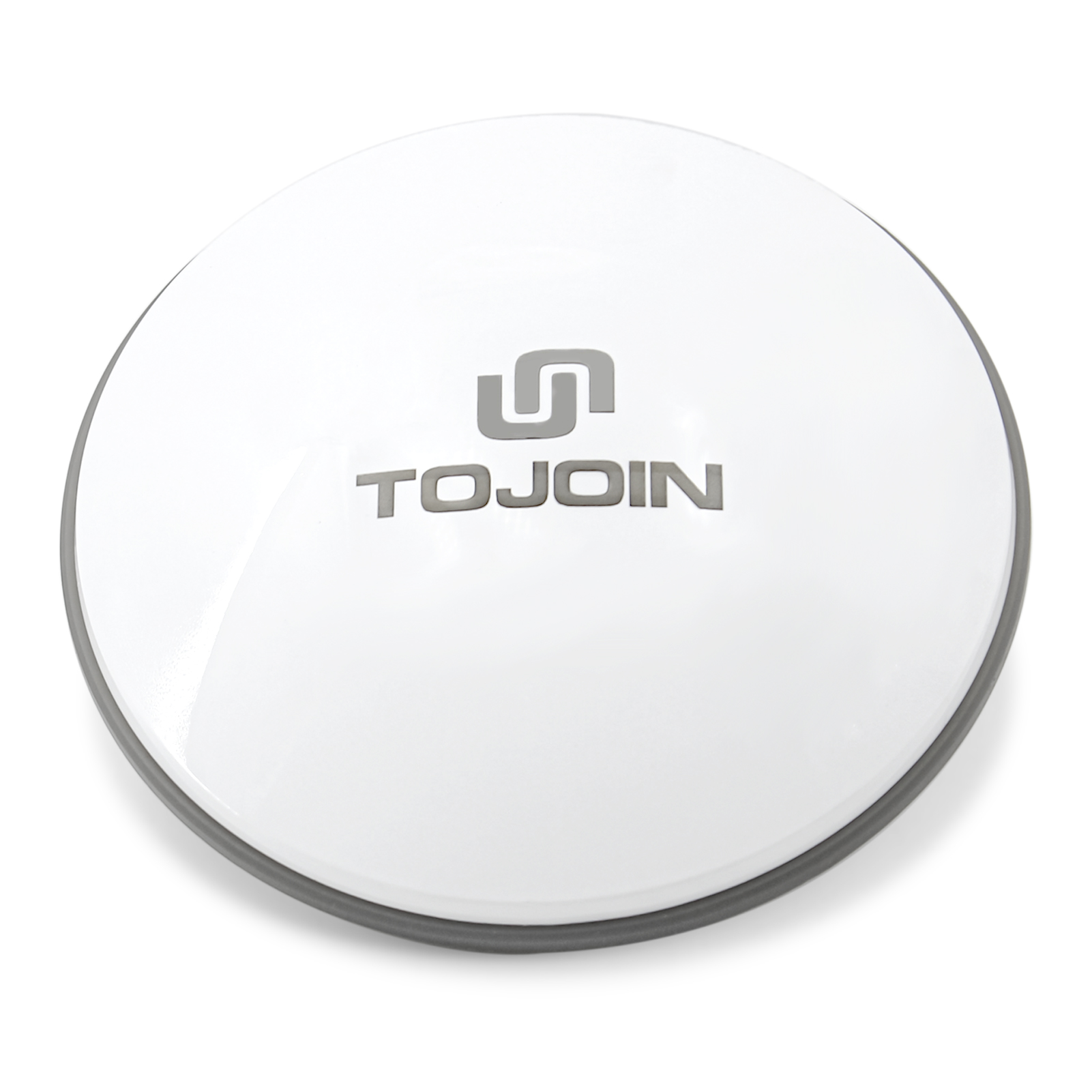

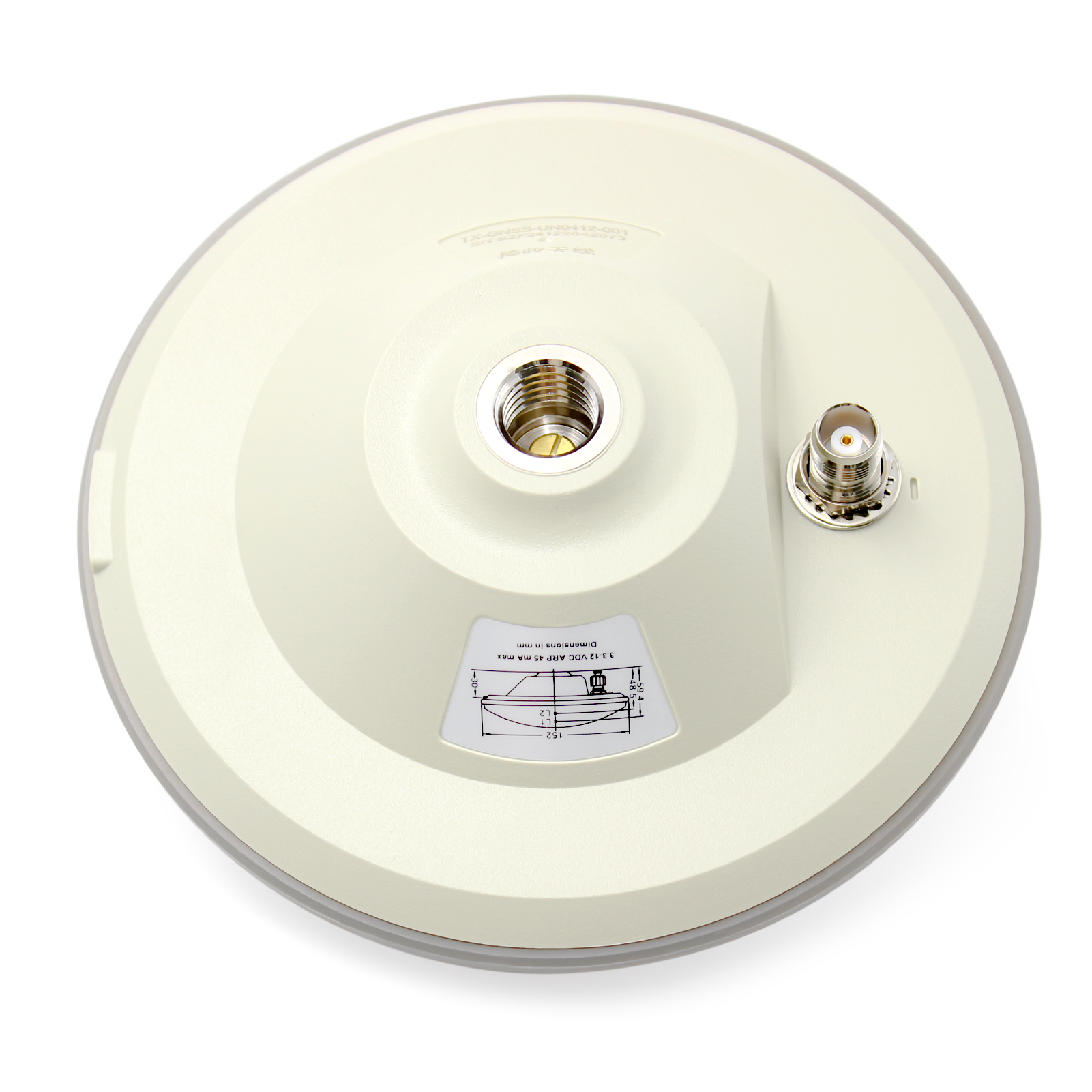

5、产品外观图
