射频开关控制器(1切6)

---

产品名称   1切6同轴开关系统

产品型号   RFS061A

产品料号   60.01.003.0082

产品介绍

      1切6同轴开关系统具有高隔离度、低驻波比、使用寿命长、切换时间短等特点，能够满足6个射频通道随意切换。PC端串口控制通道通断紧跟着智能化、自动化的生产测试趋势，方便客户高效操作和程序延展。

产品外观

技术指标

频率范围	DC-6GHz
通道数	6
隔离度	＞80dB
驻波比	≤1.3
线损	各通道差异＜0.3dB，长时间工作、多次切换线损稳定
切换寿命	1000万次
切换时间	＜1s
阻抗	50Ω
输入/输出	SMA
供电（V）	220V AC
工作温度（°C）	-30～+85
外型尺寸（mm）	290mm*290mm*100mm
电源指示灯	有（通电显示绿色）
状态指示灯	有（绿色常亮：该路选通）
串口控制	有（根据指定串口命令控制）

串口控制说明

1、打开超级终端，创建新的连接，命名后点击确定；

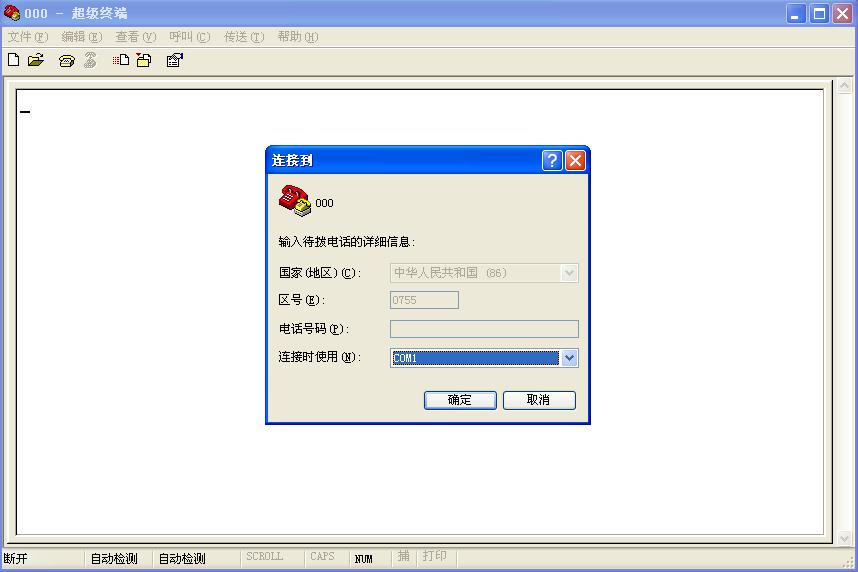

2、选择RFS061A所连接的串口，点击确定；

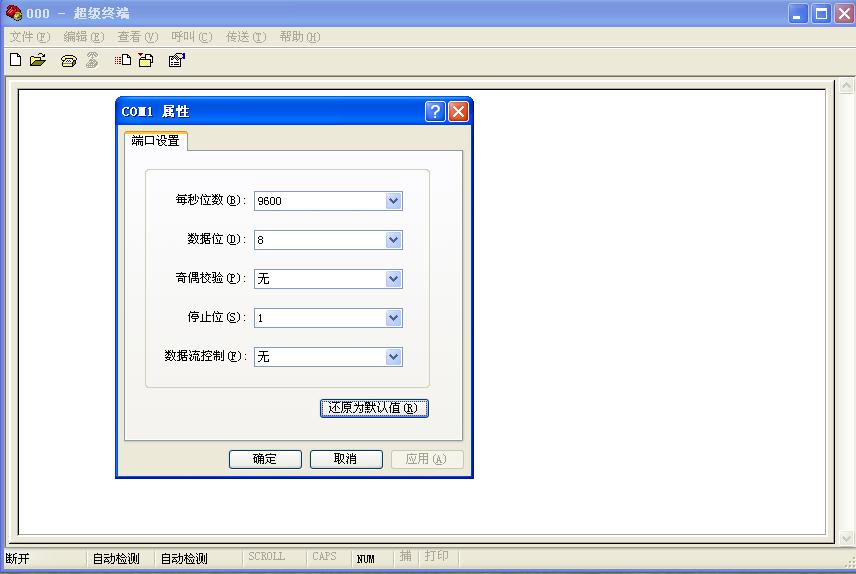

3、进行连接的属性配置，只需要点击“还原为默认值”，点击确定；

4、通过指令可以直接选择指定的一个输出端与输入端连通。

例如：选择输出端2与输入端连通串口输入指令“test,2”+“回车”键即可，指令完成后系统反馈“ok”。测试过程中需要终止测试，输入“stop”+“回车”键。

---
