一、立交桥下智能公交站系统架构

     本系统适合以下高架桥下的GPS信号覆盖，满足智能公交GPS信号需求。

     高架桥分布如图1所示，分别为：湘府路大桥东西，南大桥东西，11路尾站桥下，137路莲湖桥下，2路北辰三角洲尾站，26路金环立交桥下。6个高架桥下的站点需要覆盖，以下系统需要6套，清单数量乘以6即可。所有高架桥全部按照大桥宽30M，高10M预算。立交桥上整体的天线分布图如图2所示。

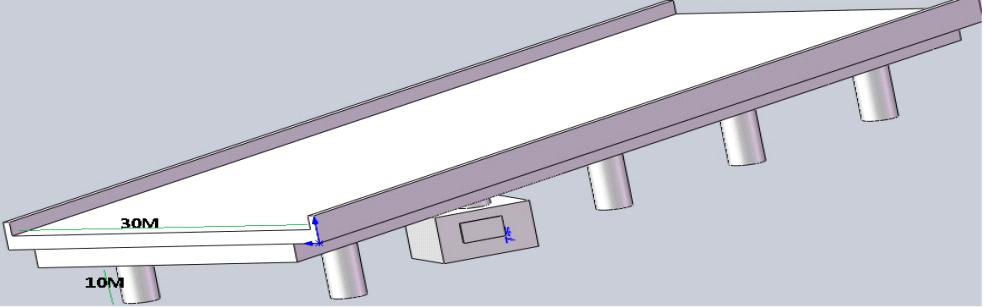

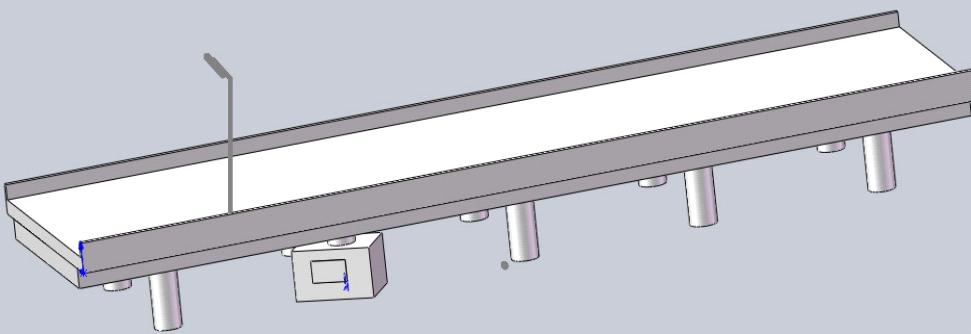

图1：立交桥三维图

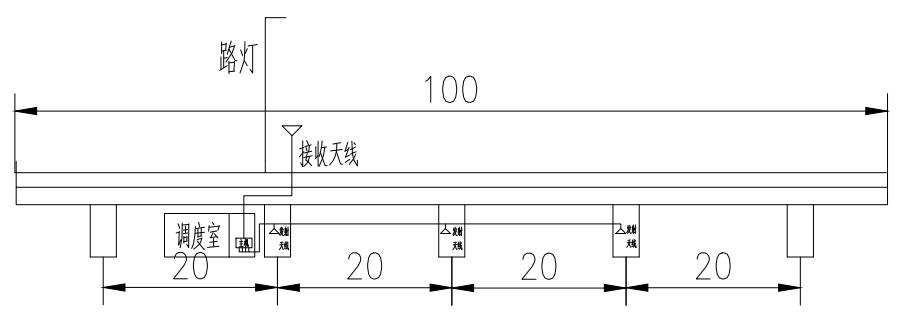

图2：天线布局二维图

      整体的系统为：高架桥下采用4个发射天线实现100M长的高架桥下卫星信号覆盖。主机放到调度室，然后输出4路连接4个发射天线并将发射天线安装到支柱上，如图3所示。

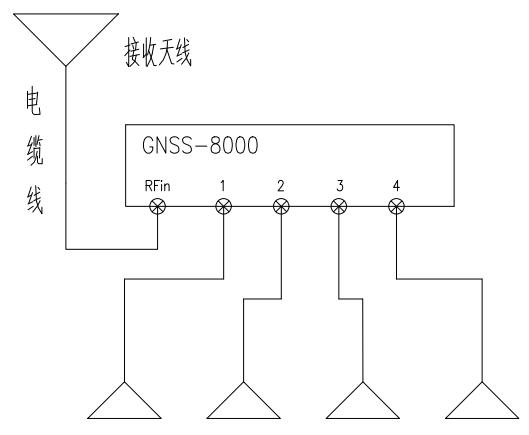

图3：高架桥上信号覆盖系统连接图

二、信号布点图与需求：

表1：信号分布图与需求

 注：单个高架桥下的配置

三、相关产品
