一、赤岗冲四层楼系统架构

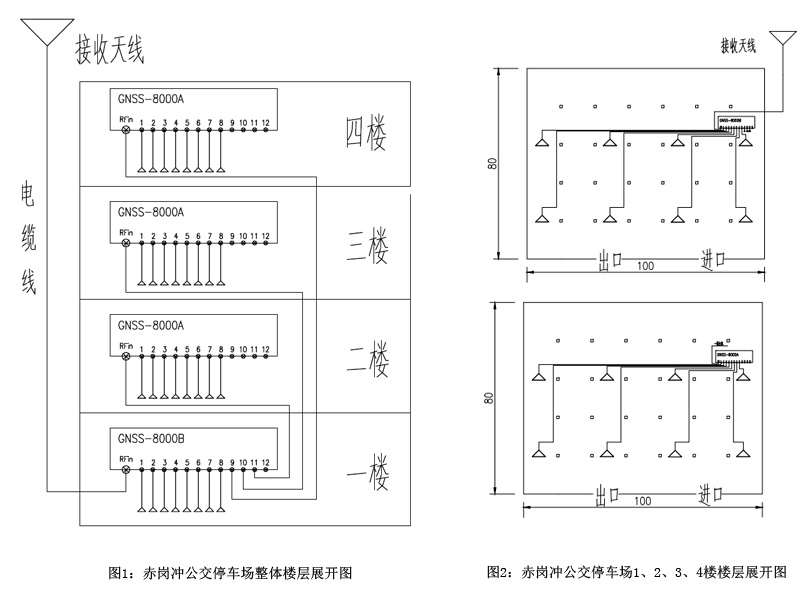

本系统采用32个发射天线对整栋楼公交停车位及过道进行全覆盖，每层楼8个天线。具体分布见图1和图2所示。
二、 信号布点图与需求
表1：信号布点图与需求清单
品名
型号
单位
数量
备注
接收天线（含安装夹具）
GNSS-UN0307-001
PCS
2
避雷器
UN-3BP
PCS
2
接收射频线
100米
PCS
2
发射射频线
150M
PCS
32
发射天线
FTX-GNSS-A
PCS
32
信号转发主机
GNSS-8000B
PCS
1
信号主机分机
GNSS-8000A
PCS
3
放大器
AMP28-BT
PCS
32
小机柜
放置主机
PCS
4
转接线
NK-SMAJ/50CM
PCS
80
转接线
TNCJ-NK/50CM
PCS
10
转接头
SMA-JJ
PCS
10
安装材料费
安装费
三、相关产品
GNSS-UN0307-001
GNSS-8000A
GNSS-8000B
SMA-JJ
详细信息
一、赤岗冲四层楼系统架构
本系统采用32个发射天线对整栋楼公交停车位及过道进行全覆盖，每层楼8个天线。具体分布见图1和图2所示。
二、 信号布点图与需求
表1：信号布点图与需求清单
品名 | 型号 | 单位 | 数量 | 备注 |
接收天线（含安装夹具） | GNSS-UN0307-001 | PCS | 2 | |
避雷器 | UN-3BP | PCS | 2 | |
接收射频线 | 100米 | PCS | 2 | |
发射射频线 | 150M | PCS | 32 | |
发射天线 | FTX-GNSS-A | PCS | 32 | |
信号转发主机 | GNSS-8000B | PCS | 1 | |
信号主机分机 | GNSS-8000A | PCS | 3 | |
放大器 | AMP28-BT | PCS | 32 | |
小机柜 | 放置主机 | PCS | 4 | |
转接线 | NK-SMAJ/50CM | PCS | 80 | |
转接线 | TNCJ-NK/50CM | PCS | 10 | |
转接头 | SMA-JJ | PCS | 10 | |
安装材料费 | ||||
安装费 |
